Компания «Вулканкомплект» выполняет гибку металла в Москве и Московской области: формирование углов и радиусов, гибку листовых заготовок, вальцовку труб и другие операции пластической деформации металла. Работы выполняются на промышленном гибочном оборудовании с учетом материала, толщины заготовки, радиуса, угла гиба и требований к геометрии готовой детали.
Гибка — это способ изменения формы металлической заготовки без необходимости разделять ее на отдельные части. В зависимости от требуемой геометрии используются разные технологии и оборудование: листогибочные прессы, станки с поворотной балкой и вальцы.
Родительская услуга объединяет несколько направлений металлообработки. Для изготовления конкретной детали технология подбирается по чертежу, материалу, толщине металла, длине линии гиба, требуемому углу или радиусу.
Формирование углов, полок, профилей, коробов, кронштейнов и других деталей из листовых заготовок. Для получения повторяемой геометрии применяется специализированное листогибочное оборудование.
Гибка на вертикальном гибочном станке →Радиусное формообразование заготовки за счет последовательного прохода между валками. Метод применяется, когда необходимо получить плавный радиус, дугу или другой криволинейный участок.
Работы на вальцах →Формирование плавного радиуса трубных и профильных заготовок. Вальцовка отличается от локальной гибки трубы тем, что кривизна формируется постепенно по длине заготовки.
Вальцовка труб →Формирование листовых деталей методом поворота гибочной балки. Технология применяется для получения заданных углов и геометрии листовых элементов.
Станок с поворотной балкой →При изготовлении детали учитываются размеры полок, внутренний радиус, угол гиба, расположение отверстий и пазов, последовательность операций и допустимые отклонения.
Заготовка может предварительно пройти лазерную резку, а после гибки — сварку, зачистку и окрашивание. Это позволяет изготавливать готовые детали и узлы в рамках одного производственного маршрута.
Возможность гибки зависит не только от толщины, но и от свойств самого металла. Разные материалы отличаются пластичностью, сопротивлением деформации и величиной пружинения после снятия нагрузки.
Гибка применяется как самостоятельная операция и как часть изготовления сложных металлических изделий. Из одной плоской заготовки можно получить объемную деталь без дополнительного сварного соединения на каждой линии изменения геометрии.
Кожухи, панели, корпуса оборудования, металлические шкафы, защитные элементы и детали облицовки.
Угловые детали, опоры, держатели, монтажные элементы, усилители и детали сложного профиля.
П-образные и Г-образные элементы, радиусные заготовки, дуги и другие детали с заданной пространственной геометрией.

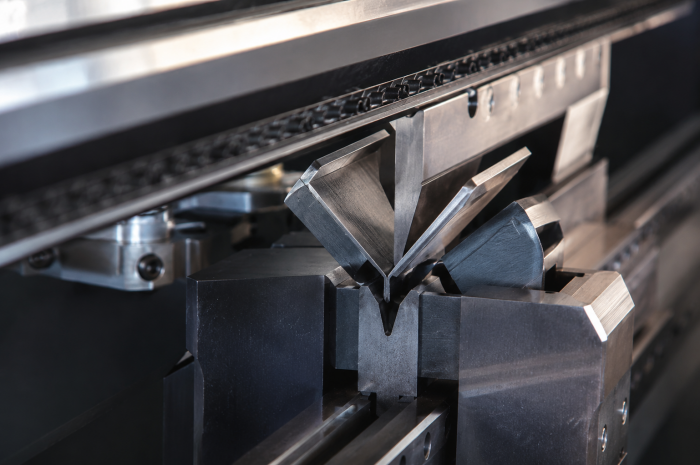

Для качества гибки важен не только расчет детали, но и оборудование, на котором выполняется операция. На производстве «Вулканкомплект» используется специализированное оборудование для различных способов формообразования металлических заготовок.
Назначение: выполнение гибочных операций и формирование геометрии листовых металлических деталей.
Тип: электромеханический пресс с поворотной балкой и ЧПУ для гибки листовых заготовок.
Конкретный способ гибки и тип оснастки выбираются после оценки чертежа и геометрии изделия.
При изготовлении листовой детали важно правильно определить длину исходной развертки. При гибке наружные слои металла растягиваются, внутренние сжимаются, а между ними проходит нейтральный слой. Его положение учитывается при расчете припуска на гиб.
На итоговую геометрию влияют внутренний радиус, толщина материала, угол, выбранная оснастка и K-factor. Ошибка в расчетах может привести к тому, что после гибки размеры полок или общий габарит детали не совпадут с чертежом.
Подробнее о расчете и подготовке документации читайте в материале «Гибка листового металла: радиус, K-factor и развертка» .
Для многих изделий гибка является только одним этапом производства. «Вулканкомплект» выполняет смежные операции, поэтому заготовку можно провести через несколько технологических этапов в рамках одного заказа.
Цена гибочных работ рассчитывается по конкретной детали или партии. На трудоемкость влияют материал, толщина и размеры заготовки, количество и длина гибов, требуемые углы и радиусы, сложность последовательности операций, применяемая оснастка и объем заказа.
Для точного расчета желательно предоставить чертеж или 3D-модель детали с указанием материала, толщины и ключевых размеров. Если развертка еще не подготовлена, специалисты могут оценить технологичность изделия и определить подходящий способ обработки.
Не каждую геометрию, изображенную в CAD-модели, можно одинаково эффективно получить стандартной гибкой. Ограничения могут возникать из-за слишком короткой полки, малого внутреннего радиуса, отверстий рядом с линией гиба, пересечения уже сформированных элементов с инструментом или неправильной последовательности операций.
Предварительная проверка чертежа помогает определить подходящую оснастку, избежать лишних операций и снизить вероятность переделки готовой партии.
Выполняются операции гибки листового металла, формирование деталей на гибочном оборудовании, работы на станке с поворотной балкой, вальцовка металла и вальцовка труб. Конкретная технология выбирается в зависимости от геометрии изделия.
Да. Для расчета желательно предоставить чертеж или модель с указанием материала, толщины, размеров, углов, радиусов и требуемого количества деталей.
На листогибочном оборудовании обычно формируется локальный гиб по заданной линии. При вальцовке заготовка последовательно проходит между валками, благодаря чему формируется плавная кривизна или радиус.
Да. Гибка может быть частью комплексной металлообработки: после формирования детали доступны сварочные работы, зачистка, порошковое или жидкостное окрашивание.
Минимальный допустимый радиус зависит от марки и состояния металла, его толщины, направления проката, применяемой оснастки и требований к готовой детали. Поэтому радиус необходимо оценивать для конкретного изделия.
После снятия нагрузки металл частично стремится вернуть первоначальную форму. Это явление называется пружинением. Его величина зависит от материала, толщины, радиуса и технологии гибки и учитывается при настройке оборудования.
Отправьте чертеж, эскиз или 3D-модель детали. Для расчета укажите материал, толщину металла, количество изделий и требования к геометрии. Специалисты «Вулканкомплект» оценят технологичность детали, подберут подходящий способ гибки и рассчитают выполнение работ.
